Darkframe (Dunkelbild)

Ein Darkframe wird benötigt weil jeder CCD oder CMOS - Chip so genannte Hotpixel und oder Deadpixel hat. Das sind einzelne Bildpunkte die nicht richtig funktionieren. Außerdem kann durch das elektronische Grundrauschen des Chip das so genannte Verstärkerglühen vorkommen.

Hotpix (Heise Punkte) sind Rote oder Blaue Punkte die die Bildinformation nicht richtig darstellen.
Deadpix (Tote Punkte) sind weiße oder schwarze Punkte die keine Bildinformationen mehr aufnehmen können.
Verstärkerglühen ist eine Rötliche Einfärbung des Bildes das durch die Wärme des Ausleseverstärkers entsteht.

Eine Möglichkeit das Verstärkerglühen einzudämmen ist den Chip zu kühlen. Je kühler der Chip ist desto weniger Rauscht er.

Eine weitere Möglichkeit das Verstärkerrauschen zu reduzieren und gleichzeitig Hotpix und Deadpix zu entfernen ist die Verwendung eines Darkframes.

Um ein Darkframe zu erstellen geht man folgendermaßen vor:

Zuerst wird die Kamera auf das zu fotografierende Objekt gerichtet und eingestellt (Belichtungszeit, Schärfe u.s.w.). Die Kamera jetzt Lichtdicht verschließen und mit den gleichen Einstellungen das Dunkelbild erstellen. Anschließend sofort das Foto machen. Wichtig ist dabei das die Kamera nicht verdreht oder entfernt werden darf sonst sind die beiden Bilder nicht mehr deckungsgleich.
Wird die Kamera an einem Teleskop verwendet geht man entsprechend vor d.h. das Teleskop Lichtdicht verschließen, die Kamera zum Teleskop nicht verdrehen oder entfernen.
Umso geringer der abstand zwischen den beiden Bildern ist desto geringer sind die unterschiede im Bildrauschen da sich der Verstärker in der kurzen Zeit nur unwesentlich mehr erwärmt

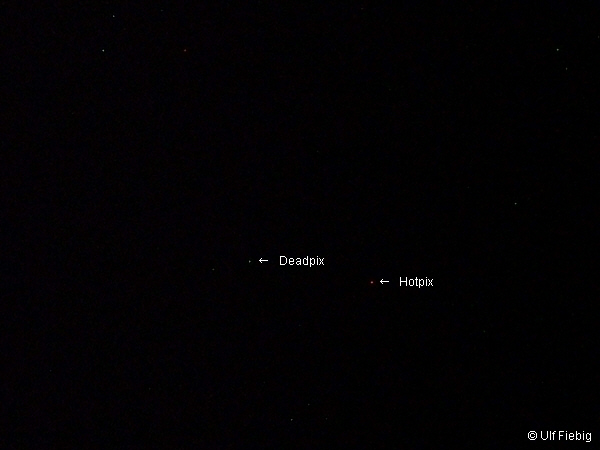

Darkframe mit Hotpix und Deadpix

Das Bild zeigt die linke obere Ecke (600x450 Pixel) eines Darkframes (2272x1704 Pixel) mit Hotpixel und Deadpixel.

Mit einem Bildbearbeitungsprogramm wie z.B. Giotto kann nun das Dunkelbild vom Objektfoto abgezogen werden.

29.09.2006
